Nguồn nước mặt ở Đồng bằng sông Cửu Long (ĐBSCL) bao gồm khoảng 91.000 km sông và kênh các loại. Phần lớn trong số này có tính chất liên tỉnh, liên vùng (240 sông, kênh liên tỉnh).

Về hạ tầng thủy lợi, ĐBSCL hiện có khoảng 954 cống lớn, 28.304 cống/bọng nhỏ, 5.773 ô bao chống lũ, 16 hồ chứa, 5.000 trạm bơm, 1.264 km đê sông và đê biển, cùng nhiều công trình lớn mới được hoàn thành như hệ thống Trà Sư - Tha La, cống Cái Lớn - Cái Bé, âu thuyền Ninh Quới, hệ thống cống ven biển đang xây dựng ở các tỉnh. Về phân vùng, hệ thống hạ tầng này được tổ chức theo 4 vùng thuỷ lợi là Tứ giác Long Xuyên, Tả Sông Tiền, Bán đảo Cà Mau, Giữa sông Tiền - sông Hậu và được tiếp tục phân chia thành 22 hệ thống thủy lợi, nhỏ hơn nữa là 120 tiểu vùng thuỷ lợi.

Về hệ thống quan trắc, hiện có 33 trạm khí tượng, 50 trạm thủy văn, 138 trạm đo mực nước tự động và 34 điểm đo mặn và trạm quan trắc nguồn nước, được tổ chức theo các mạng lưới hoặc cụm công trình dưới sự quản lý vận hành của các chủ thể và đơn vị có liên quan.

Với hệ thống nguồn nước có sự tương tác mặn-ngọt trên phạm vi rộng, mạng lưới công trình dày đặc, cùng một số lượng lớn các chủ thể, hộ ngành và bên liên quan thì để quản lý hiệu quả nguồn nước ĐBSCL cần có nền tảng thông tin dữ liệu tốt, đầy đủ và khả dụng về nguồn nước, thủy lợi và khí tượng thủy văn (KTTV). Trong lĩnh vực này, ĐBSCL hiện đang còn một số tồn tại lớn như:

Dữ liệu do nhiều cơ quan đơn vị và chủ thể khác nhau thu thập và quản lý.
Chưa có cơ chế điều phối, chia sẻ dữ liệu một cách hiệu quả và kịp thời giữa các chủ thể trong phạm vi 1 tỉnh cũng như giữa các tỉnh trong vùng hay tiểu vùng.
Phương tiện và cách thức lưu trữ dữ liệu phân tán, rời rạc và thiếu thống nhất; nhiều đơn vị vẫn lưu trữ dữ liệu dưới dạng bản giấy.
Dữ liệu được lưu trữ, xử lý và truy xuất theo nhiều biểu mẫu và thể thức khác nhau.
Chưa có định dạng dữ liệu cũng như cơ sở dữ liệu chuyên ngành nhất quán, liên thông giữa các cơ quan ban ngành trong tỉnh cũng như giữa các tỉnh với nhau.

Đây là những rào cản trong việc thực hiện quản lý nguồn nước theo hướng tổng hợp, liên ngành, liên tỉnh và liên vùng ở ĐBSCL.

Xuất phát từ nhu cầu này, Dự án Thích ứng với Biến đổi khí hậu vùng Đồng bằng sông Cửu Long (MCRP) [do Tổ chức Hợp tác Phát triển Đức (GIZ) và Bộ NN&PTNT phối hợp thực hiện] phối hợp với Sở NN&PTNT, Sở TN&MT, và Trung tâm KTTV / Đài KTTV các tỉnh ở ĐBSCL xây dựng "Cơ sở dữ liệu ngành nước Đồng bằng sông Cửu Long".

Trong giai đoạn thí điểm (2020-2021), CSDL này được xây dựng và kết nối giữa 5 tỉnh An Giang, Kiên Giang, Cà Mau, Bạc Liêu và Sóc Trăng thuộc 2 tiểu vùng Quản Lộ - Phụng Hiệp và Tứ giác Long Xuyên. Tầm nhìn đến năm 2025, hệ thống sẽ từng bước được mở rộng ra các tỉnh và tiểu vùng khác ở ĐBSCL, góp phần thúc đẩy tiến trình quản lý nguồn nước trong vùng theo hướng tổng hợp và bền vững.

Dự án MCRP trân trọng cảm ơn UBND, Sở TT&TT, Sở NN&PTNT, Sở TN&MT, Đài KTTV các tỉnh An Giang, Kiên Giang, Cà Mau, Bạc Liêu và Sóc Trăng đã hỗ trợ và phối hợp chặt chẽ trong suốt quá trình xây dựng và thiết lập hệ thống này, từ ý tưởng đến thiết kế, nội dung, cung cấp các bộ dữ liệu hiện có cũng như những nội dung về hạ tầng, công nghệ thông tin.

Dự án MCRP trân trọng cảm ơn nhóm tư vấn thuộc Trường Đại học Thủy lợi (do TS. Nghiêm Tiến Lam phụ trách), Viện Khoa học Thủy lợi miền Nam (do Th.S Phạm Thế Vinh phụ trách), và Đài KTTV tỉnh An Giang (ThS. Lưu Văn Ninh) - đã tham gia hỗ trợ và xây dựng hệ thống.

Dự án MCRP cũng trân trọng cảm ơn Viện Khoa học Thủy lợi Miền Nam đã cung cấp, chia sẻ một số tệp dữ liệu ban đầu.

Hệ thống trực tuyến này bao gồm 2 thành phần chính: i) CSDL GIS; và, ii) Giao diện WebGIS, với cấu trúc đồng nhất cho tất cả các tỉnh.

CSDL GIS được xây dựng trên nền tảng SQL Server trong khi đó giao diện WebGIS được xây dựng trên nền tảng “Open Layers” và vận hành thông qua trình duyệt Internet. Thiết kế này giúp người dùng - tùy theo mức độ phân quyền - dễ dàng truy cập, tra cứu và quản lý dữ liệu trong CSDL GIS thông qua giao diện WebGIS một cách thuận lợi và dễ dàng.

Hệ thống trực tuyến này được cài đặt trên các máy chủ (Server) đặt tại 5 tỉnh/thành phố của Đồng bằng sông Cửu Long là An Giang, Cà Mau, Cần Thơ, Đồng Tháp và Vĩnh Long. Thông qua WebGIS, các máy chủ có thể kết nối tự động với nhau để đồng bộ dữ liệu một cách thường xuyên và liên tục.

Giao diện WebGIS này được tích hợp vào cổng thông tin điện tử (website) của Sở NN&MT do Sở TT&TT (hoặc Sở NN&MT - tùy bối cảnh cụ thể) cấp qua 1 tên miền phụ (sub-domain) như liệt kê dưới đây:

Tỉnh/Thành phố	Tên miền của Sở NN&MT	Tên miền phụ dự kiến cho WebGIS
An Giang	snnmt.angiang.gov.vn	csdl-nganhnuoc.snnmt.angiang.gov.vn
Cà Mau	sonnmt.camau.gov.vn	csdl-nganhnuoc.sonnmt.camau.gov.vn
Cần Thơ	sonnmt.cantho.gov.vn	csdl-nganhnuoc.sonnmt.cantho.gov.vn
Đồng Tháp	snnmt.dongthap.gov.vn	csdl-nganhnuoc.snnmt.dongthap.gov.vn
Vĩnh Long	snnmt.vinhlong.gov.vn	csdl-nganhnuoc.snnmt.vinhlong.gov.vn

Thiết kế “phân tán giả lập tập trung” này đảm bảo quyền làm chủ và vai trò quản trị của từng tỉnh trong khi vẫn đảm bảo kết nối và chia sẻ dữ liệu trực tuyến giữa các tỉnh trong toàn vùng ĐBSCL hay các tiểu vùng / hệ thống thủy lợi theo đó mỗi tỉnh có thể kết nối với tất cả các tỉnh còn lại để tự đồng bộ hóa, cập nhật dữ liệu về trong khi không can thiệp vào dữ liệu của tỉnh bạn. Thiết kế này được minh họa trong sơ đồ dưới đây.

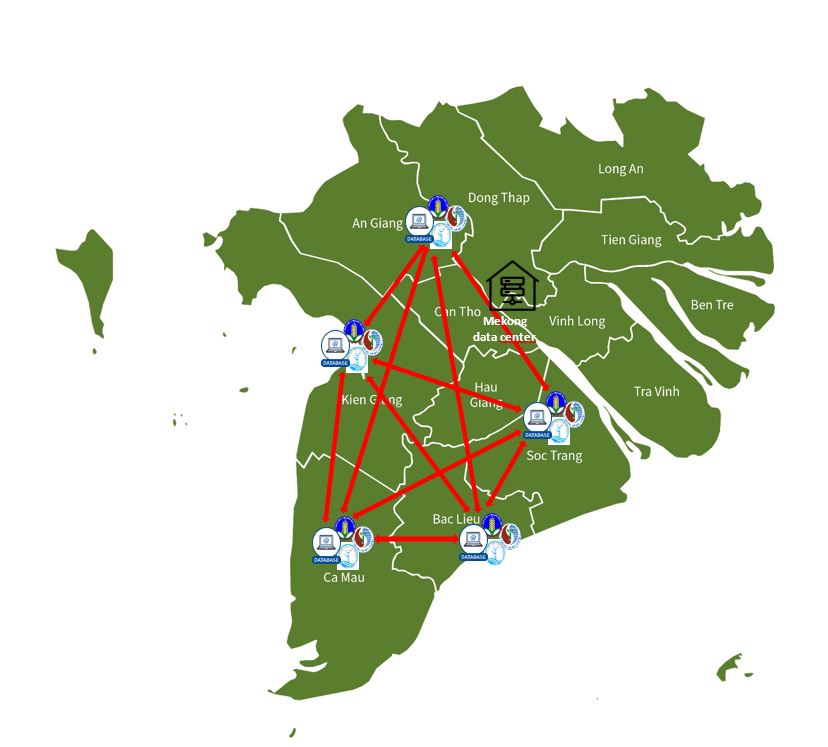

Cấu trúc cơ sở dữ liệu ngành nước Đồng bằng sông Cửu Long - Structure of the Mekong Delta Water Resources Database

Tại mỗi tỉnh, Sở NN&MT sẽ phối hợp với Đài KTTV tổ chức thu thập, cập nhật dữ liệu và quản lý hệ thống. Hệ thống được phân quyền truy cập cho các nhóm người dùng khác nhau tùy theo chức năng, nhiệm vụ và nhu cầu sử dụng.

Với mục đích hỗ trợ thực hiện quản lý nguồn nước ở ĐBSCL theo hướng tổng hợp, liên ngành, liên tỉnh, liên tiểu vùng, và liên vùng - hệ thống này hiện tích hợp những hạng mục dữ liệu ngành nước cơ bản, bao gồm:

Khí tượng thủy văn: bao gồm bốc hơi, mực nước, lưu lượng, độ mặn và lượng mưa;
Dữ liệu quan trắc: bao gồm chất lượng nước mặt / nước ngầm, độ mặn; dữ liệu vận hành các công trình cống / đập / hồ chứa / trạm bơm;
Công trình thủy lợi: bao gồm hệ thống cống, trạm bơm, đập, âu thuyền, kênh, đê, kè, bờ bao, vùng bơm, và hồ chứa;
Công trình quan trắc: bao gồm trạm hệ thống trạm KTTV quốc gia và các trạm chuyên dùng, trạm KTTV và trạm đo mặn do GIZ/MCRP hỗ trợ, trạm đo mặn do dự án ViWat (Đức) hỗ trợ, mạng lưới cột thủy chí, các trạm/điểm quan trắc chất lượng nước mặt và nước ngầm, và các trạm quan trắc chất lượng nước mặt tự động;
Công trình giao thông: hệ thống đường giao thông chính; và
Sử dụng đất: bao gồm hiện trạng sử dụng đất và quy hoạch sử dụng đất.

Các nhóm dữ liệu được phân chia thành 2 tập hợp chính: (1) dữ liệu chuỗi thời gian bao gồm các dữ liệu KTTV và dữ liệu quan trắc, vận hành; và (2) dữ liệu tĩnh bao gồm các dữ liệu liên quan đến công trình thủy lợi, công trình quan trắc, công trình giao thông và dữ liệu sử dụng đất.

Ngoài ra, các lớp bản đồ nền (ESRI) cũng được tích hợp để đáp ứng nhu cầu của người sử dụng, bao gồm:

Ảnh vệ tinh;
Bản đồ địa hình;
Bản đồ giao thông;
Bản đồ đường phố;
Bản đồ đại dương;
Bản đồ địa lý;
Bản đồ nền xám nhạt; và
Bản đồ nền xám đậm

Để tạo thuận lợi cho người dùng, các bộ dữ liệu GIS của hệ thống được tổ chức theo những cách thức khác nhau, bao gồm:

Theo phạm vi địa lý: người dùng có thể chọn hiển thị và truy vấn dữ liệu theo tỉnh hay tiểu vùng / hệ thống thủy lợi.
Theo đối tượng hay chủ đề: người dùng có thể chọn hiển thị và truy vấn dữ liệu theo các hạng mục công trình thủy lợi và công trình quan trắc .

Việc tổ chức xắp sếp các bộ dữ liệu GIS được thể hiện qua cấu trúc thư mục cây (tree-folder) của giao diện WebGIS, tạo thuận lợi và dễ dàng cho người dùng.

Những điều khoản chung

Cơ sở dữ liệu ngành nước Đồng bằng sông Cửu Long (CSDL NN ĐBSCL) là hệ thống thông tin trực tuyến phục vụ công tác quản lý, sử dụng và chia sẻ thông tin dữ liệu về quản lý nước, thủy lợi, khí tượng thủy văn (KTTV), và sử dụng đất vùng ĐBSCL.

Phiên bản thí điểm CSDL NN ĐBSCL do Dự án “Thích ứng với Biến đổi khí hậu vùng Đồng bằng sông Cửu Long” (tên viết tắt là MCRP) [do Tổ chức Hợp tác Phát triển Đức (GIZ) và Bộ NN&PTNT phối hợp thực hiện] phối hợp với Sở NN&PTNT, Sở TN&MT, và Trung tâm KTTV / Đài KTTV các tỉnh An Giang, Kiên Giang, Cà Mau, Bạc Liêu và Sóc Trăng xây dựng năm 2021, với tên miền được tích hợp vào cổng thông tin điện tử của các Sở NN&PTNT (có trong mục “Thiết kế & tổ chức”).

UBND, Sở TT&TT và Sở NN&PTNT các tỉnh liên quan là chủ sở hữu, quản lý và duy trì hợp phần của tỉnh mình. Tại mỗi tỉnh, UBND và Sở NN&PTNT bố trí cán bộ chuyên trách quản trị hệ thống, bao gồm thiết lập vai trò đồng quản trị của các đơn vị liên quan cũng như quyền truy cập của các nhóm người dùng.

Khi truy cập CSDL NN ĐBSCL, người dùng chấp thuận những qui định được nêu trong Điều khoản sử dụng này. UBND, Sở TT&TT và Sở NN&PTNT các tỉnh được quyền điều chỉnh nội dung của Điều khoản sử dụng này bất kỳ lúc nào. Sau khi đăng tải thông báo, những thay đổi này sẽ có hiệu lực thi hành.

Các vi phạm trong quản lý, vận hành và sử dụng hệ thống thuộc thẩm quyền xử lý của UBND, Sở TT&TT và Sở NN&PTNT các tỉnh liên quan. UBND, Sở TT&TT và Sở NN&PTNT mỗi tỉnh cũng phân công đơn vị và cán bộ đầu mối có trách nhiệm quản trị hệ thống, bao gồm tiếp nhận và xử lý thông tin dữ liệu cũng như ý kiến đóng góp từ người dùng.

Người sử dụng

Người sử dụng chịu trách nhiệm về việc sử dụng CSDL NN ĐBSCL và cam kết chỉ sử dụng cho mục đích hợp pháp.

CSDL NN ĐBSCL và các công cụ, tính năng đi kèm không được phép sử dụng cho các mục đích sau đây:

Vi phạm pháp luật hoặc khuyến khích hoặc hướng dẫn cho người khác vi phạm pháp luật.
Xuất bản, đăng tải, lan truyền hoặc phổ biến các tài liệu, dữ liệu hoặc thông tin có nội dung bất hợp pháp, sai sự thật, thông tin cá nhân hoặc thông tin không phù hợp về văn hóa.
Đăng tải hoặc đính kèm các tệp có chứa phần mềm hoặc các tài liệu được bảo vệ bởi luật sở hữu trí tuệ (hoặc quyền riêng tư và quyền xuất bản) mà chưa được chấp thuận trước theo qui định của pháp luật.
Đăng tải hoặc đính kèm các tệp có chứa vi-rút hoặc bất kỳ phần mềm hoặc chương trình nào có thể gây hại cho hệ thống máy chủ hoặc các thiết bị truy cập khác.
Xoá bất kỳ tác giả, thông tin pháp lý hoặc chỉ định độc quyền hoặc nhãn hiệu của các tệp đã được đăng tải.
Làm sai lệch nguồn gốc hoặc nguồn truy xuất của dữ liệu hoặc tài liệu khác có trong tệp được đăng tải.
Cố ý xâm nhập hệ thống máy tính hoặc hệ thống dữ liệu khi chưa được cấp phép, thông qua hành động xâm nhập (hacking), dò tìm mật khẩu hoặc các cách thức khác; chủ ý làm hư hỏng, vô hiệu lực, hoặc tạo ra sự quá tải gây tổn thất cho hệ thống máy chủ và hệ thống mạng.
Phá hoại, vô liệu hóa hoặc can thiệp các tính năng bảo mật và an ninh của CSDL NN ĐBSCL.

Khi phát hiện vi phạm hoặc nguy cơ, cơ quan quản trị hệ thống có quyền can thiệp và áp dụng biện pháp ngăn chặn đối với người sử dụng mà không cần thông báo.

Người sử dụng có thể đóng góp ý kiến cũng như thông tin dữ liệu cụ thể cho CSDL NN ĐBSCL, thông qua các đầu mối trong mục “Liên hệ”. Người đóng góp ý kiến hoặc thông tin, dữ liệu có trách nhiệm đảm bảo nội dung được cung cấp là chính xác, hợp pháp và không xâm phạm quyền sở hữu của bên thứ ba. Sau khi được kiểm duyệt bởi quản trị viên, chỉ những thông tin dữ liệu hợp pháp, có bản quyền mới được đăng tải lên CSDL NN ĐBSCL. Quản trị viên cũng có quyền từ chối hoặc xoá bỏ các nội dung đã đăng tải nếu xét thấy có vi phạm.

Bản quyền

Các dữ liệu, nền tảng, thành phần, và công cụ của CSDL NN ĐBSCL thuộc quyền sở hữu của các tổ chức, đơn vị cung cấp hoặc tham gia phát triển, xây dựng sản phẩm này cũng như những cập nhật về sau. Quyền sở hữu này tuân thủ các quy định pháp luật của Việt Nam cũng như các thông lệ quốc tế.

Người sử dụng CSDL NN ĐBSCL có thể in, tải và lưu trữ thông tin dữ liệu để sử dụng với mục đích phi thương mại mà không được quyền bán lại hoặc phân phối, tổng hợp hoặc sử dụng thông tin này để tạo ra các sản phẩm cá nhân khác, trừ khi có sự đồng ý bằng văn bản từ các chủ sở hữu liên quan.

Người sử dụng cũng không được sử dụng biểu tượng chính thức hoặc logo của chủ sở hữu CSDL NN ĐBSCL để in ấn và phát hành các tài liệu mà không có sự đồng ý bằng văn bản của chủ sở hữu CSDL NN ĐBSCL hoặc trong bất kỳ trường hợp nào.

Công tác quản lý, lưu trữ, sử dụng và chia sẻ thông tin dữ liệu KTTV có trong CSDL NN ĐBSCL này đảm bảo tuân thủ các điều khoản liên quan được quy định trong Luật Khí tượng Thủy văn số 90/2015/QH13, Nghị định số 38/2016/NĐ-CP hướng dẫn chi tiết một số điều của Luật Khí tượng Thủy văn, Nghị định số 48/2020/NĐ-CP ngày 15 tháng 4 năm 2020 sửa đổi, bổ sung một số điều của Nghị định số 38/2016/NĐ-CP, Nghị định số 73/2017/NĐ-CP về thu thập, quản lý, khai thác và sử dụng thông tin, dữ liệu tài nguyên và môi trường, và Thông tư số 32/2017/TT-BTCMT về quy định kỹ thuật thu nhận, bảo quản, lưu trữ và khai thác tài liệu KTTV.

Một số chuỗi số liệu từ các trạm đo mực nước tự động sử dụng từ nguồn số liệu của Ủy hội sông Mekong quốc tế.

Thông tin cá nhân

Nhìn chung, người sử dụng có thể truy cập CSDL NN ĐBSCL mà không cần cung cấp thông tin cá nhân. Tuy nhiên, trong trường hợp đặc biệt, khi được pháp luật yêu cầu hoặc khi cần điều tra các hoạt động phi pháp như gian lận, vi phạm hoặc để bảo vệ tài sản và quyền lợi của mình và/hoặc người sử dụng khác - thì chủ sở hữu CSDL NN ĐBSCL có quyền yêu cầu người sử dụng cung cấp thông tin cá nhân.

Sử dụng “cookies”

CSDL NN ĐBSCL có thể tích hợp các “cookies” lưu trữ một số thông tin liên quan đến người sử dụng trong phiên truy cập. Người sử dụng có thể vô hiệu hoá các cookies này nếu trình duyệt cho phép. Lưu ý rằng, nếu các cookies này bị vô hiệu hoá, một vài tính năng mặc định trên CSDL NN ĐBSCL có thể không sử dụng được một cách hiệu quả.

Liên kết

CSDL NN ĐBSCL cung cấp liên kết đến một số trang web. Các liên kết này chỉ mang tính tham khảo và nhằm tạo thuận lợi cho người dùng mà không có hàm ý chứng thực cho các liên kết hay đường dẫn này cũng như không chịu trách nhiệm về việc truy cập, nội dung và tính chính xác của các trang web có liên quan.

Trách nhiệm pháp lý của Tổ chức Hợp tác Phát triển Đức (GIZ) và Dự án MCRP

GIZ và Dự án MCRP chỉ hỗ trợ kỹ thuật (và kinh phí) để xây dựng hệ thống CSDL này. Các bộ dữ liệu trong hệ thống do các cơ quan đơn vị tham gia xây dựng cung cấp. GIZ và Dự án MCRP không tạo ra, cung cấp, chỉnh sửa, đánh giá hay xác nhận nội dung, dữ liệu được hiển thị trong CSDL NN ĐBSCL và không lưu trữ cũng như vận hành hệ thống này. GIZ và Dự án MCRP không chịu trách nhiệm bảo hành, vận hành, duy trì cũng như không chịu trách nhiệm về tính chính xác, độ tin cậy, tính hợp pháp hoặc đầy đủ của thông tin được đăng tải, cũng như bất kì tổn thất nào liên quan đến việc sử dụng hệ thống này hoặc các thông tin dữ liệu có trong đó.

HƯỚNG DẪN SỬ DỤNG TRANG WEB CƠ SỞ DỮ LIỆU NGÀNH NƯỚC ĐỒNG BẰNG SÔNG CỬU LONG

Phần này hướng dẫn tóm tắt về việc sử dụng trang web Cơ sở dữ liệu ngành nước Đồng bằng sông Cửu Long. Để có hướng dẫn đầy đủ hơn về trang web này, xin mời tải bản hướng dẫn đầy đủ ở định dạng PDF tại đây. Các nội dung của phần hướng dẫn này bao gồm:

Trang chủ trang cơ sở dữ liệu
Hướng dẫn sử dụng trang WebGIS
Hiển thị và tìm kiếm dữ liệu
Tương tác với dữ liệu
Phóng to thu nhỏ bản đồ
Đo đạc kích thước trên nền bản đồ
Hiển thị nội dung thông tin dữ liệu trên nền bản đồ
Hiển thị nội dung dữ liệu quan trắc vận hành công trình
Tải về các số liệu và tài liệu đính kèm
Sử dụng WebGIS trong trường hợp có tài khoản người dùng

1. Trang chủ trang cơ sở dữ liệu

Sau khi truy cập vào trang cơ sở dữ liệu (CSDL) qua đường liên kết (được mô tả trong thẻ nội dung Thiết kế & tổ chức), sẽ dẫn đến trang chủ của CSDL. Trang chủ này bao gồm các nút chức năng và thẻ nội dung sau đây:

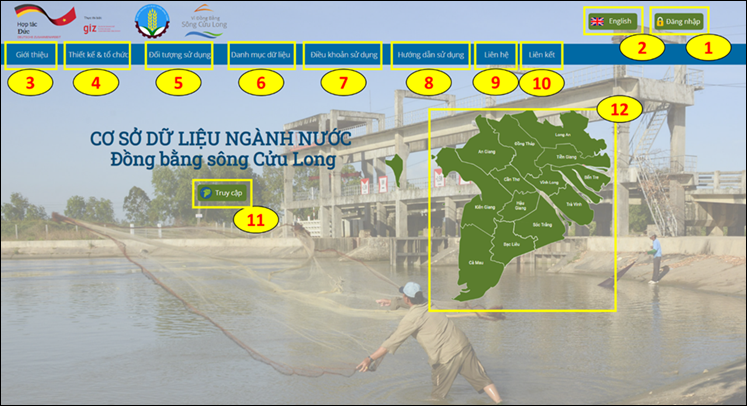

Hình 1: Thành phần trang chủ CSDL WebGIS trực tuyến

Hình 1 mô tả trang chủ CSDL WebGIS với các thành phần như sau:

(1): Nút chức năng đăng nhập tài khoản CSDL:

(2): Nút thay đổi ngôn ngữ trang web (Tiếng Anh/Tiếng Việt);

(3)-(6): Thẻ giới thiệu và mô tả tổng quan các thông tin và nội dung CSDL;

(7)-(8): Thẻ nội dung về điều khoản sử dụng và hướng dẫn sử dụng CSDL;

(9): Thẻ cung cấp các thông tin liên hệ;

(10): Thẻ cung cấp các liên kết trang web của các bên liên quan;

(11): Nút TRUY CẬP vào CSDL trực tuyến; và

(12): Bản đồ TRUY CẬP NHANH CSDL của một tỉnh theo ranh giới hành chính.

2. Hướng dẫn sử dụng trang WebGIS

Sau khi chọn nút (11) TRUY CẬP hoặc bản đồ (12) bản đồ TRUY CẬP NHANH CSDL của một tỉnh như trên Hình 1, sẽ dẫn đến trang bản đồ CSDL WebGIS dành cho người dùng không có tài khoản (Hình 2):

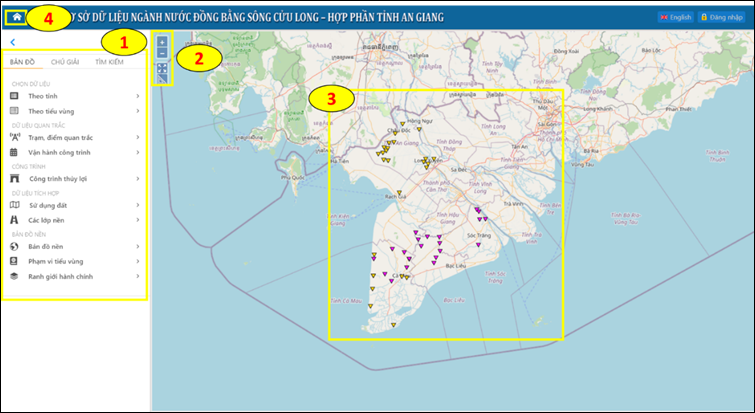

Hình 2: Trang bản đồ CSDL WebGIS (trạng thái không có tài khoản đăng nhập)

Các thành phần của trang bản đồ bao gồm:

(1): Thanh công cụ hiển thị và tìm kiếm dữ liệu:

(2): Công cụ tương tác với bản đồ:

(3): Bản đồ hiển thị dữ liệu và nội dung dữ liệu;

(4): Nút quay về trang chủ

2.1. Hiển thị và tìm kiếm dữ liệu

Thao tác hiển thị và tìm kiếm dữ liệu được thực hiện trong Thanh công cụ và tìm kiếm dữ liệu. Thanh công cụ này gồm các thẻ chức năng như sau:

(1): Thẻ BẢN ĐỒ (Hình 3a):

Cung cấp chức năng hiển thị dữ liệu theo tỉnh, tiểu vùng;
Cung cấp chức năng lựa chọn hiển thị các dữ liệu theo các nhóm loại dữ liệu bao gồm: các trạm điểm quan trắc, vận hành công trình, công trình thủy lợi, dữ liệu sử dụng đất, và dữ liệu nền;
Cung cấp chức năng thay đổi nền bản đồ và hiển thị ranh giới vùng, ranh giới hành chính từ tỉnh đến xã,

(2): Thẻ chú giải (Hình 3b): mô tả danh mục dữ liệu và ký hiệu tương ứng;

(3): Bản đồ hiển thị dữ liệu và nội dung dữ liệu (Hình 3c):

Cung cấp chức năng tìm kiếm theo tên dữ liệu (ví du: tên công trình, tên trạm điểm quan trắc);
Cung cấp phần Chú giải: các dữ liệu thể hiện trên bản đồ được biểu thị bằng các biểu tượng khác nhau được giải thích trong phần Chú giải
Cung cấp chức năng tìm kiếm tên dữ liệu theo các loại dữ liệu, theo địa danh hành chính. Chức năng này hỗ trợ thu gọn danh sách tìm kiếm và người dùng có thể xác định nhanh chóng dữ liệu cần tìm.

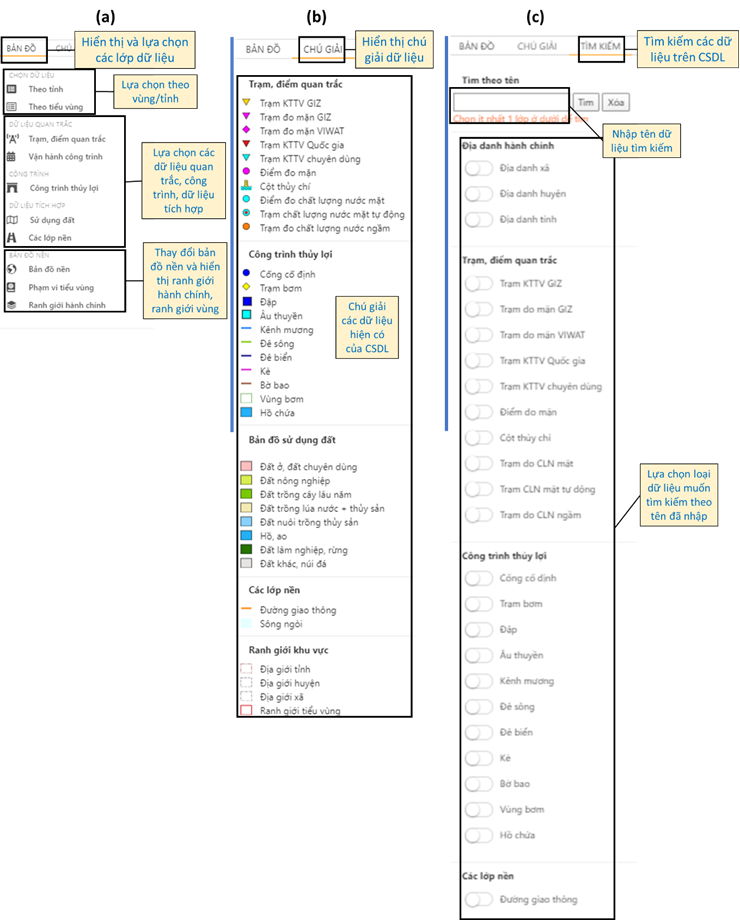

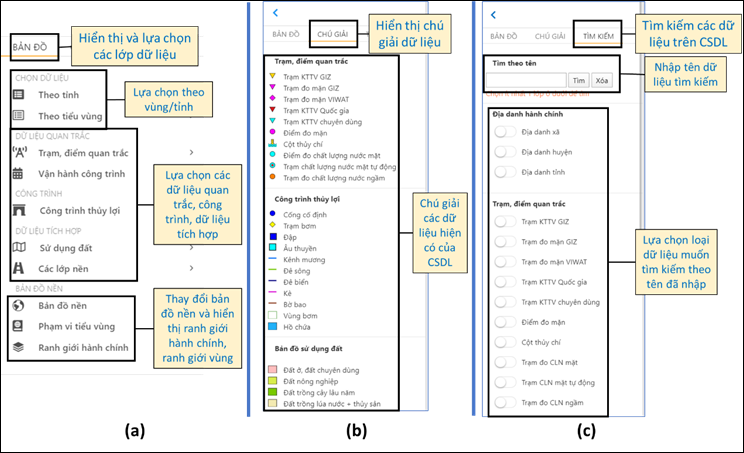

Hình 3: Mô phỏng thanh công cụ hiển thị và tìm kiếm dữ liệu

2.2. Tương tác với dữ liệu

Đối với người dùng không có tài khoản, các tương tác sau có thể thực hiện trên trang WebGIS:

Phóng to thu nhỏ bản đồ:

Trên thanh công cụ của bản đồ, bấm chuột vào nút ký hiệu

để phóng to và nút có ký hiệu

để thu nhỏ bản đồ. Người dùng cũng có thể sử dụng nút cuộn của thiết bị chuột để phóng to hoặc thu nhỏ bản đồ. Để xem toàn bản đồ, bấm vào nút có ký hiệu

. Vị trí các ký hiệu này được mô tả trong Hình 4.

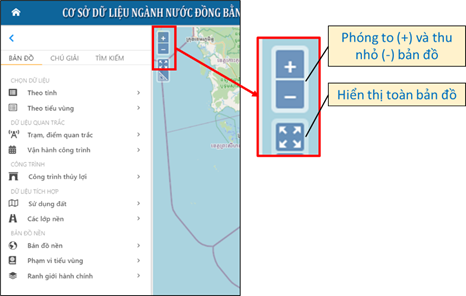

Hình 4: Nút chức năng phóng to, thu nhỏ bản đồ

Đo đạc kích thước trên nền bản đồ:

Trên nền bản đồ, nhấp chọn ký hiệu để thay đổi chế độ đo đạc gồm đo chiều dài và đo diện tích . Hình 5 mô tả chức năng đo kích thước trên nền bản đồ

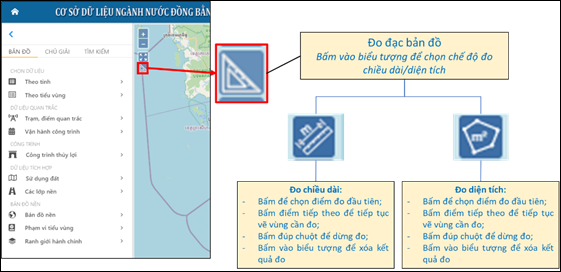

Hình 5: Nút chức năng đo đạc bản đồ

Hiển thị nội dung thông tin dữ liệu trên nền bản đồ:

Sau khi bật tắt các lớp dữ liệu hoặc tìm kiếm dữ liệu, trên nền bản đồ sẽ hiển thị các dữ liệu tương ứng. Để xem nội dung thông tin của các dữ liệu như thông số công trình, thông số trạm/điểm quan trắc, nhấp chuột vào điểm dữ liệu muốn hiển thị tương ứng. Lúc này, một cửa sổ sẽ hiển thị các thẻ nội dung của công trình bao gồm:

Thẻ thông tin chung: mô tả các thông tin chung của dữ liệu đó.
Các thẻ số liệu, tài liệu, hình ảnh, video: thể hiện các tài liệu đính kèm được đưa vào mỗi điểm dữ liệu.

Các thẻ nào không được tô đậm là các thẻ chưa có tài liệu, số liệu được cập nhật tại điểm dữ liệu đó.

Hình 6 minh họa cho thao tác hiển thị nội dung thông tin dữ liệu, Hình 7 minh họa thẻ hình ảnh đính kèm cho điểm dữ liệu, Hình 8 minh họa số liệu quan trắc từ trạm đo

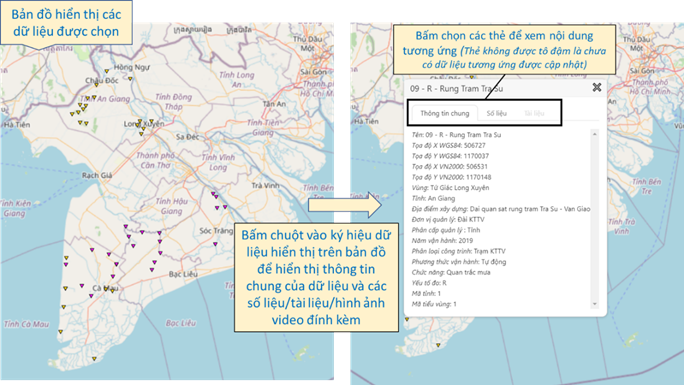

Hình 6: Minh họa hiển thị nội dung thông tin dữ liệu trên nền bản đồ

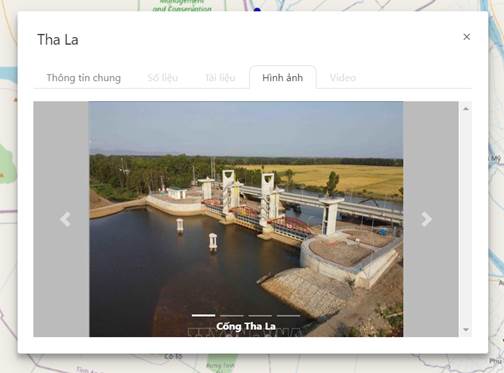

Hình 7: Minh họa tài liệu hình ảnh đính kèm cho điểm dữ liệu

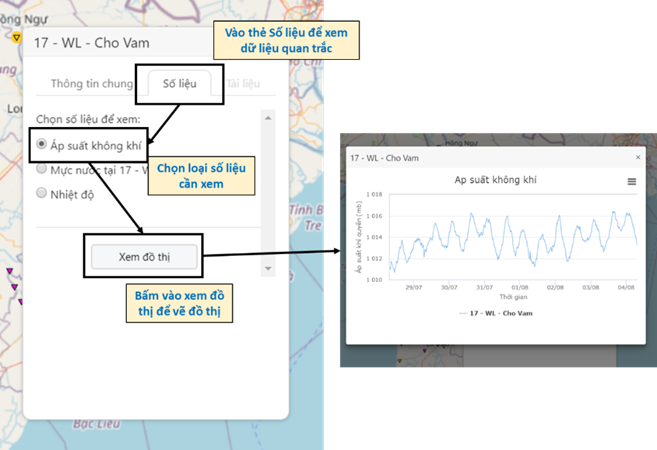

Hình 8: Minh họa số liệu quan trắc từ trạm đo

Hiển thị nội dung dữ liệu quan trắc vận hành công trình:

Dữ liệu liên quan đến QTVH được hiển thị ở mục Vận hành công trình trên thẻ Bản đồ. Hình 9 minh họa thao tác hiển thị dữ liệu công trình cụm biển Tây BT1 được hiển thị trên bản đồ.

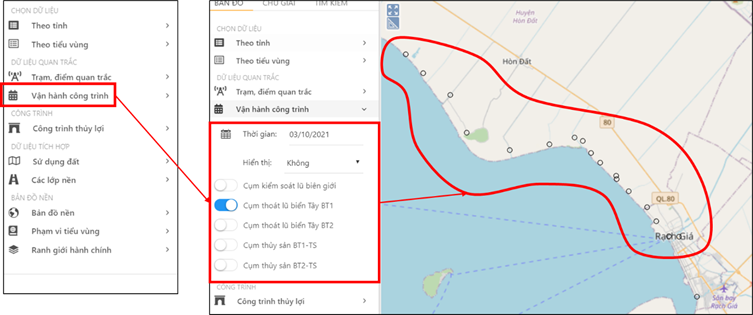

Hình 9: Minh họa cụm công trình trong QTVH

Để xem lịch sử vận hành công trình theo các mốc thời gian, chọn thẻ Thời gian và chọn ngày tháng năm muốn xem lịch sử vận hành. Lúc này, trên bản đồ sẽ hiển thị tình trạng công trình tại thời điểm đó. Nhấp chọn điểm công trình trên bản đồ để xem thông tin và nội dung vận hành công trình. Hình 10 minh họa các thao tác xem lịch sử vận hành công trình.

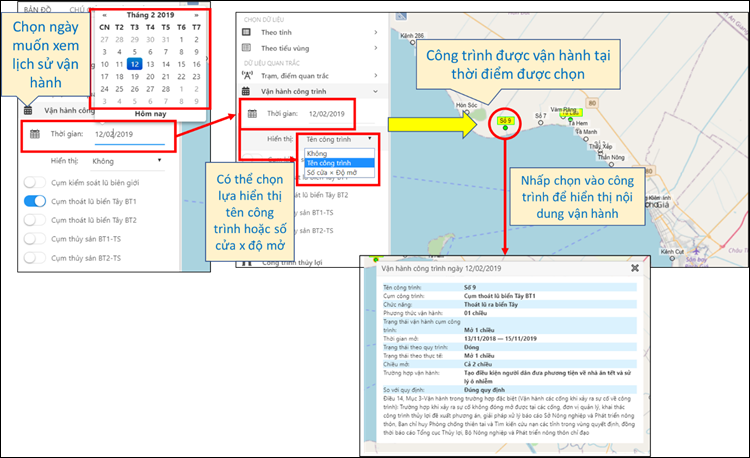

Hình 10: Minh họa thao tác xem lịch sử vận hành

Tải về các số liệu và tài liệu đính kèm:

Tải về các số liệu quan trắc:

Tại thẻ số liệu, sau khi đã chọn số liệu quan trắc tương ứng, chọn ký hiệu ở góc phải trên của cửa sổ hiển thị biểu đồ quan trắc và chọn định dạng dữ liệu muốn tải về. Hình 11 minh họa thao tác tải về số liệu quan trắc cho một điểm dữ liệu. Lưu ý, chức năng này không có tính năng truy xuất dữ liệu quan trắc theo thời gian.

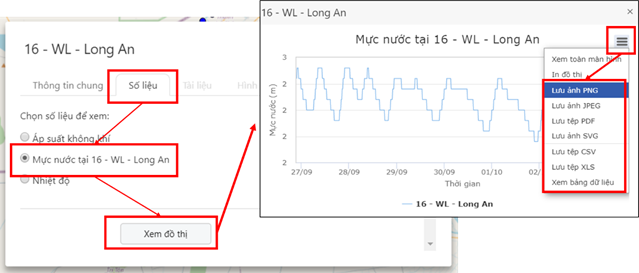

Hình 11: Minh họa thao tác tải số liệu quan trắc

Tải về các tài liệu đính kèm:

Tại thẻ tài liệu hoặc thẻ video, sẽ hiển thị các tài liệu, video được đính kèm cho các dữ liệu tương ứng. Người dùng nhấp chọn tài liệu hay video muốn tải về, lúc này tài liệu hoặc video sẽ được tự động tải về bằng trình duyệt web. Hình 12 minh họa thao tác tải tài liệu đính kèm.

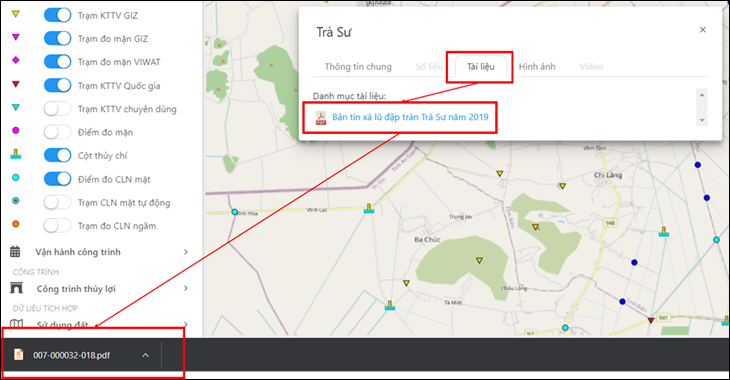

Hình 12: Minh họa thao tác tải tài liệu đính kèm

Tải về các hình ảnh:

Tại thẻ hình ảnh hoặc thẻ video, sẽ hiển thị các hình ảnh hoặc video được đính kèm cho các dữ liệu tương ứng. Người dùng nhấp chuột phải và bấm vào thẻ “lưu hình ảnh”. Một cửa sổ window sẽ hiển thị và người dùng có thể chọn vị trí lưu và đặt tên hình ảnh muốn tải về. Hình minh họa thao tác tải hình ảnh trên một điểm dữ liệu.

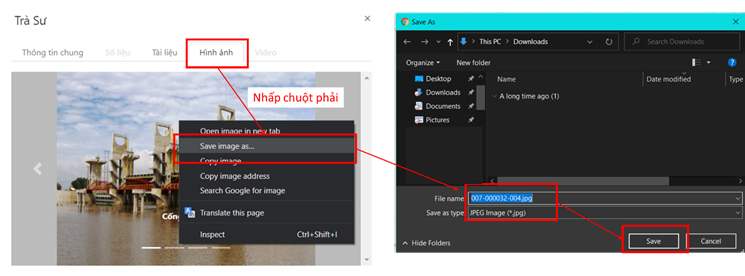

Hình 13: Minh họa thao tác tải hình ảnh đính kèm

2.3. Sử dụng WebGIS trong trường hợp có tài khoản người dùng

Tại góc phải của trang chủ WebGIS, người dùng bấm nút . Lúc này, cửa sổ Đăng nhập hệ thống sẽ hiển thị. Người dùng tiến hành đăng nhập vào tài khoản được cấp bởi quản trị viên của server. Hình 14 minh họa cách đăng nhập tài khoản vào trang WebGIS:

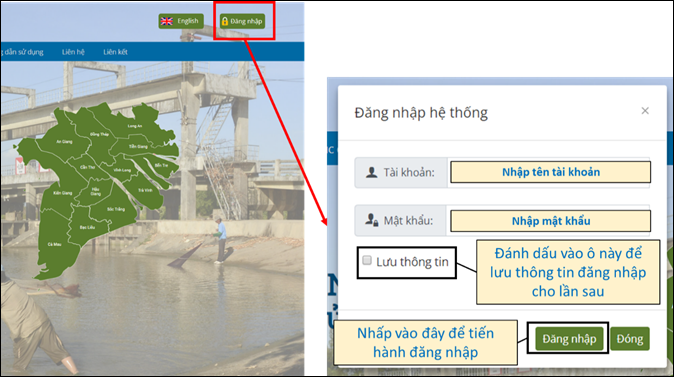

Hình 14: Minh họa thao tác đăng nhập tài khoản người dùng

Sau khi đăng nhập thành công, trang chủ WebGIS lúc này thay đổi giao diện theo trạng thái đăng nhập tài khoản người dùng như hình
